W140 S320L Parktronic sensor (PTS) 주차 센서 모듈 고치기 - 1탄

운전석 전방 주차 센서가 먹통이다.

뭐 사실 크게 불편하지는 않지만, 뭔가 고장나서 안되는게 있으니 계속 신경이 쓰여서 고쳐 보기로 했다.

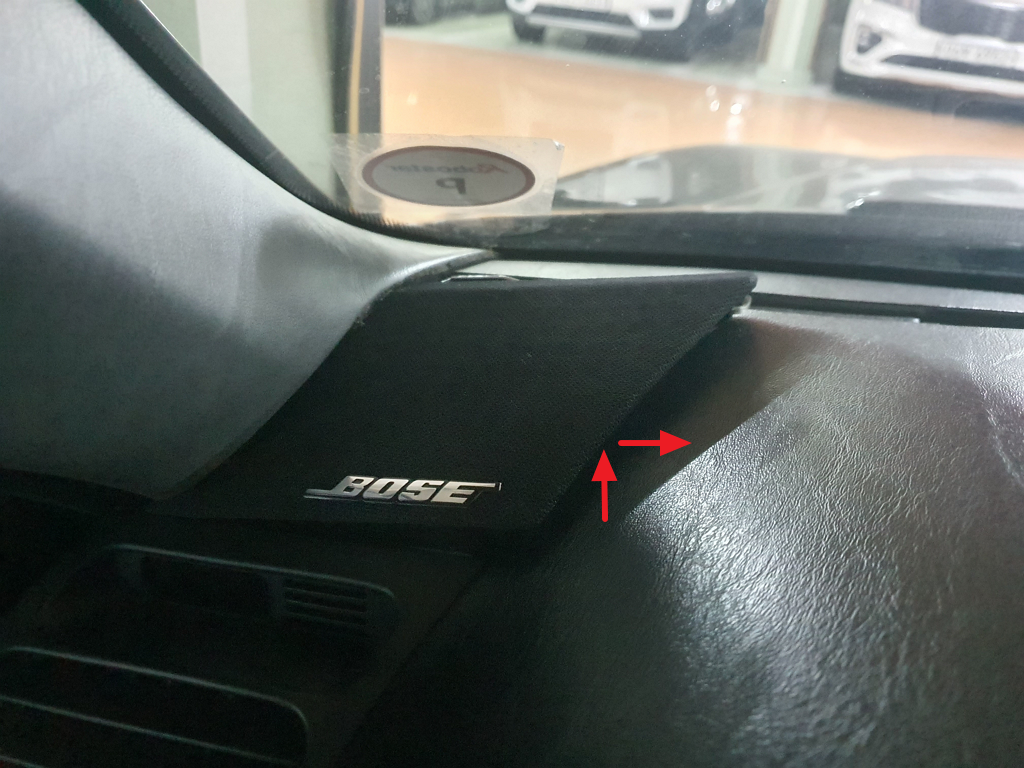

스피커 커버 윗쪽에 커버가 하나 있는데, 화살표 쪽으로 일자 드라이버로 제껴 올려니 빠졌다.

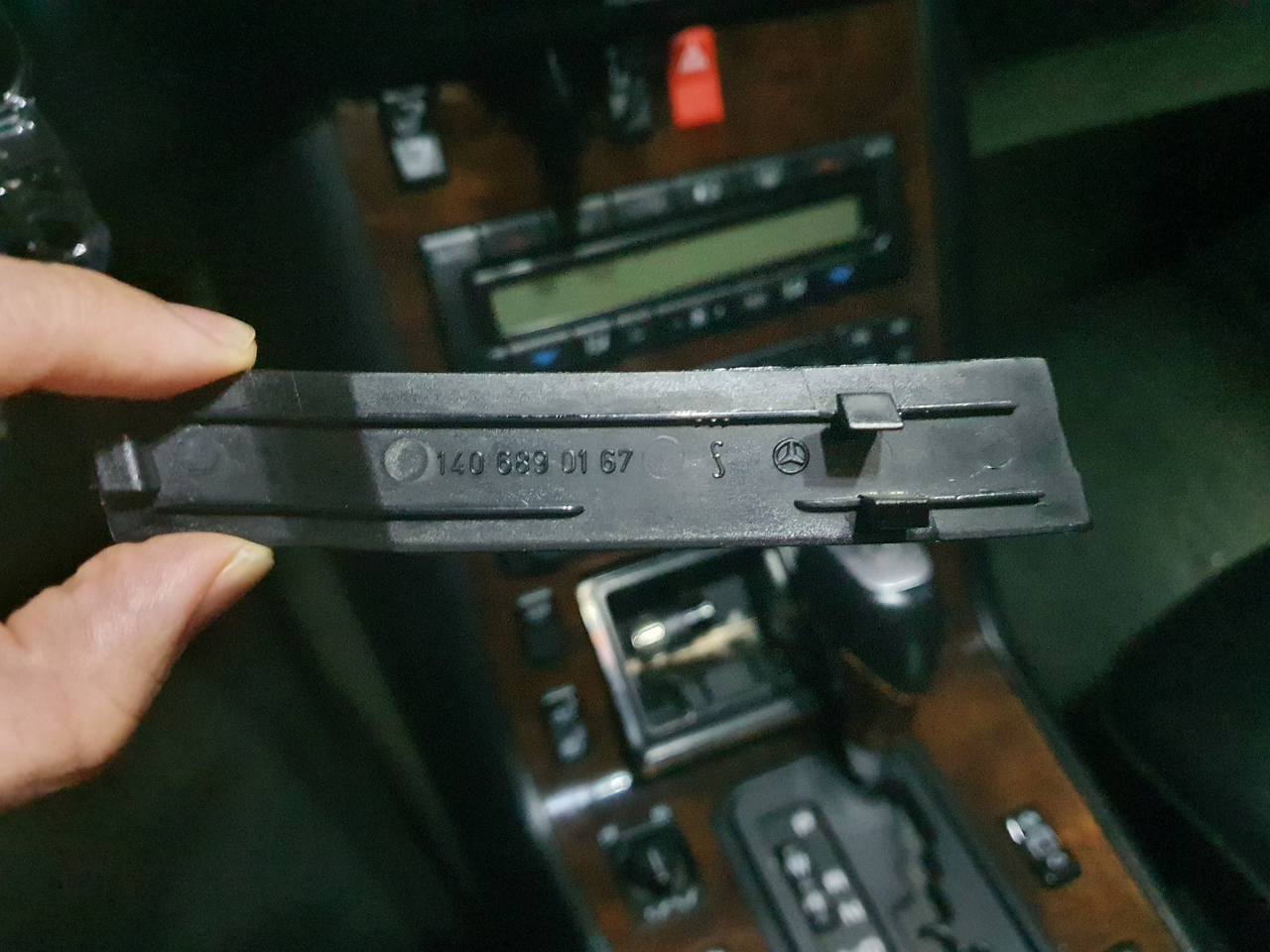

아래 사진은 뒷면이다. 부품번호가 140 689 01 67





바깥에서 앞유리를 통하여 보면 아래와 같은 나사가 1개 있다. 저게 좀 빼기가 그렇다. 주먹 드라이버도 안되고

ㄱ 자로 꺾인 십자 드라이버가 있으면 좋겠다.

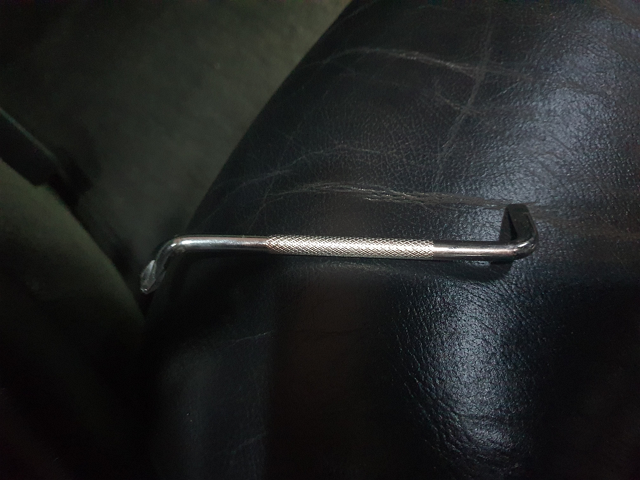

바로 이런 드라이버...다행히 예전에 사 놓은게 있어서 ㅎㅎ



스피커 커버를 뗀다. 위로 들어올리고, 오른쪽으로 당기니 빠졌다.



스피커 커버 부품번호는 140 680 79 36

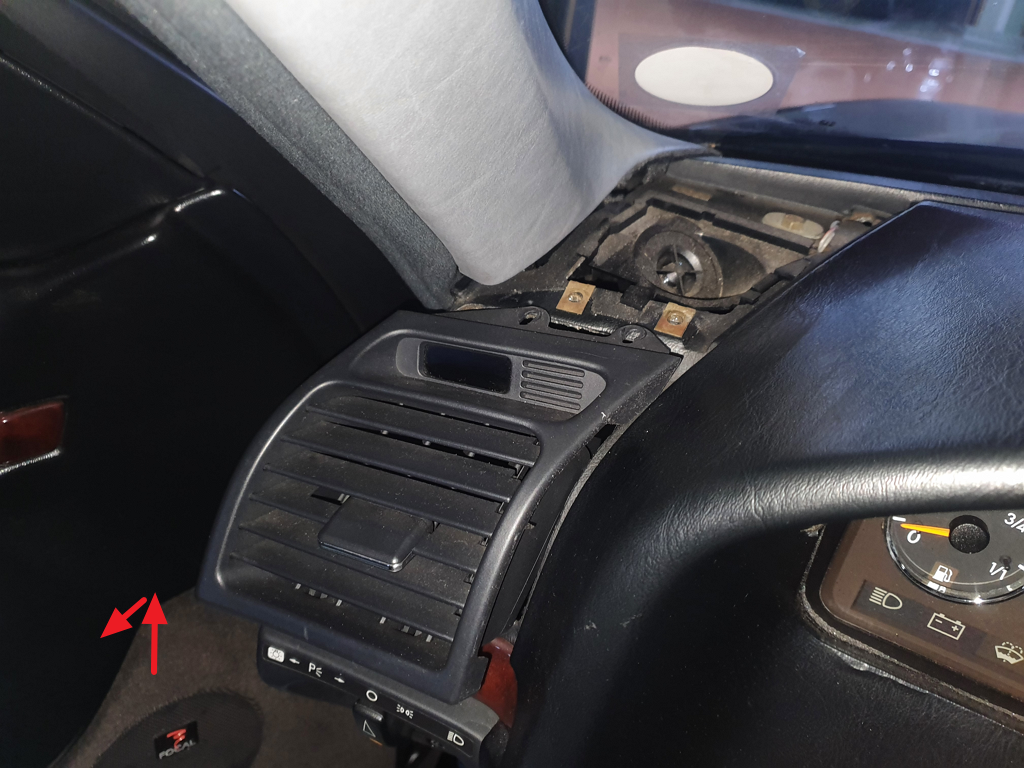

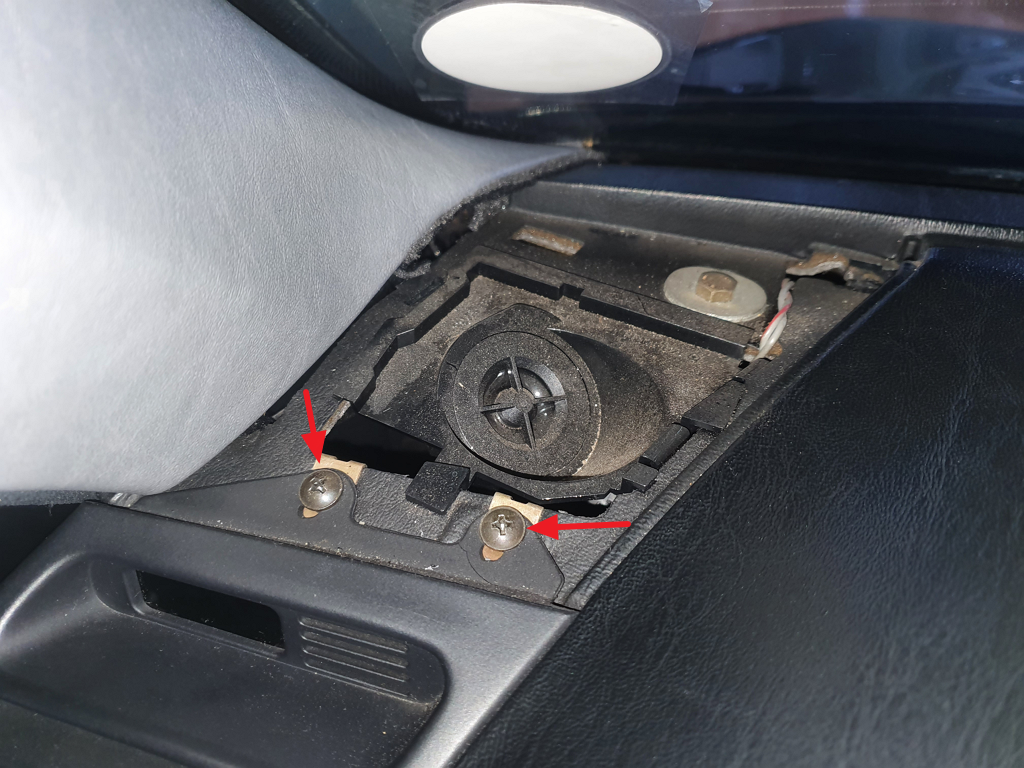

이제 운전석 주차 센서 모듈(?)을 품고 있는 송풍구를 고정하고 있는 나사 2개가 보인다.





송풍구를 약간 들어올려서 바깥쪽으로 당기니 빠졌다.

그리고 뒷쪽에 주차 센서모듈로 들어가는 커넥터를 1개 뺐다.

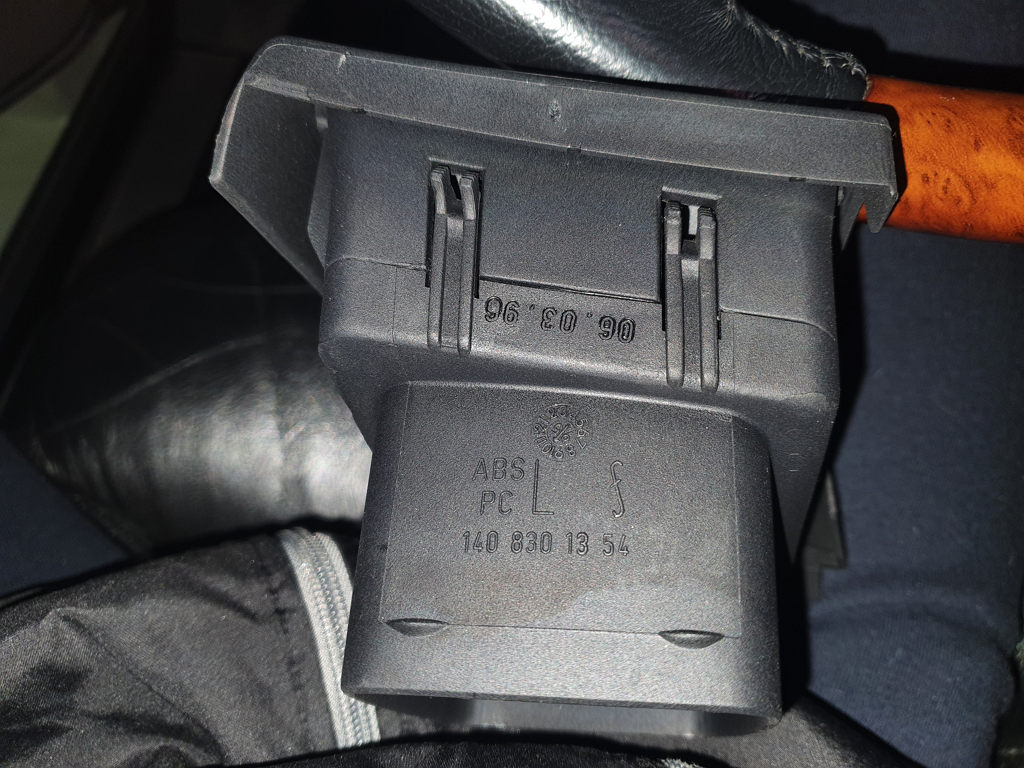

운전석 송풍구의 부품번호는 140 830 13 54

1996년 3월 6일에 만들어졌나보다.





나사 체결하는 곳이 부러져 있다. 강력 본드 신공으로 수리가 될려나 모르겠다.

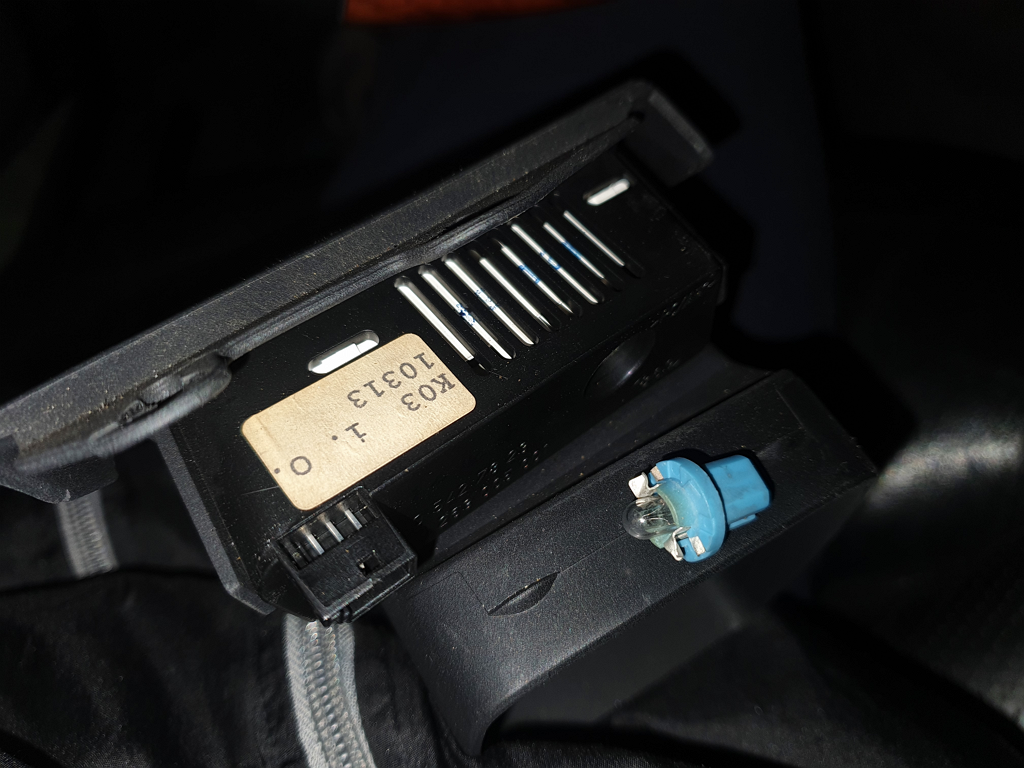

센서모듈에 이렇게 조그만 좁쌀전구가 하나 들어가 있다. 요게 불이 안 들어와서 전구가 나간줄 알았는데,

다시 조립해서 커넥터 연결하니 불은 들어온다. 그런데 소리는 계속 안 나네...

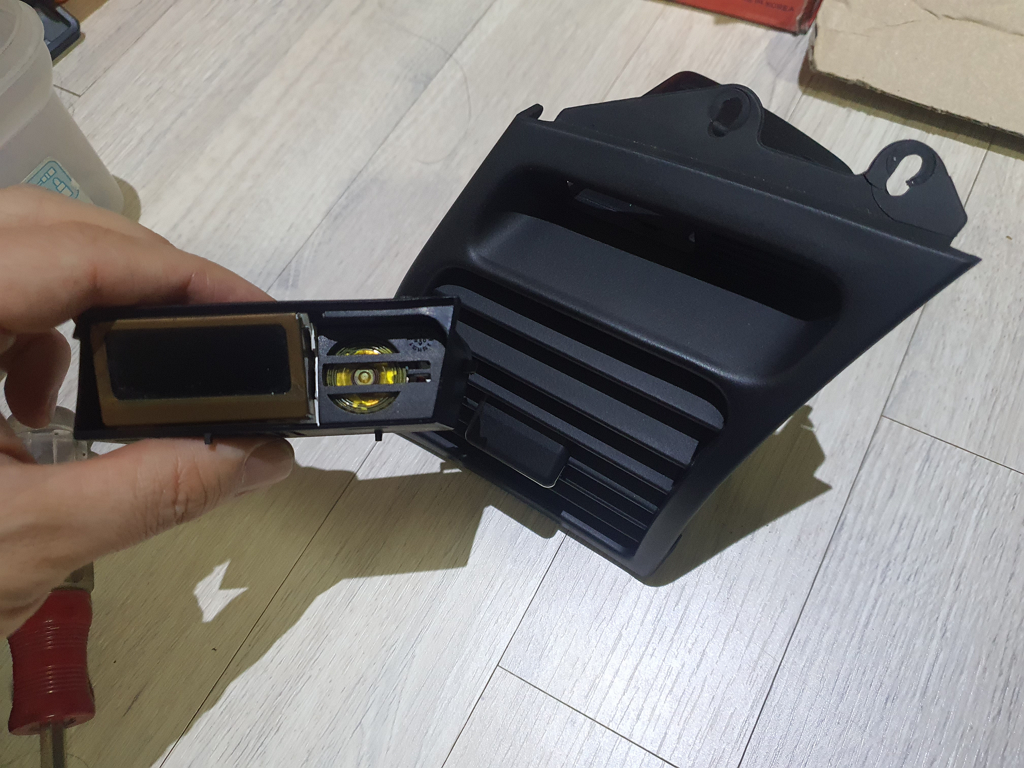

주차 센서 모듈을 송풍구에서 분리. 양쪽 옆의 홈에서 빼고, 들어올리면 송풍구에서 뺄 수 있었다.

처음엔 안 빠질거 같아서 송풍구를 분해해야 되나 싶었지만, 위쪽으로 들어올려 어찌어찌 하다보니 빠졌다.

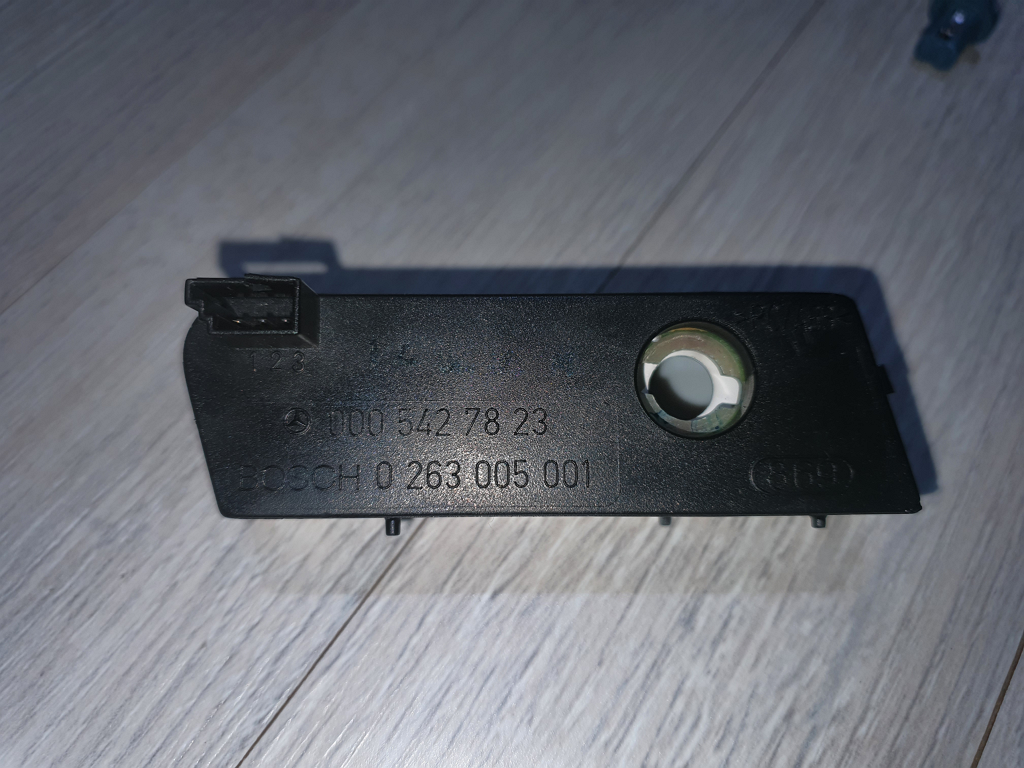

warning device 라고 부품번호 000 542 78 23

BOSCH 0 263 005 001 이라고 적혀져 있긴 하다.

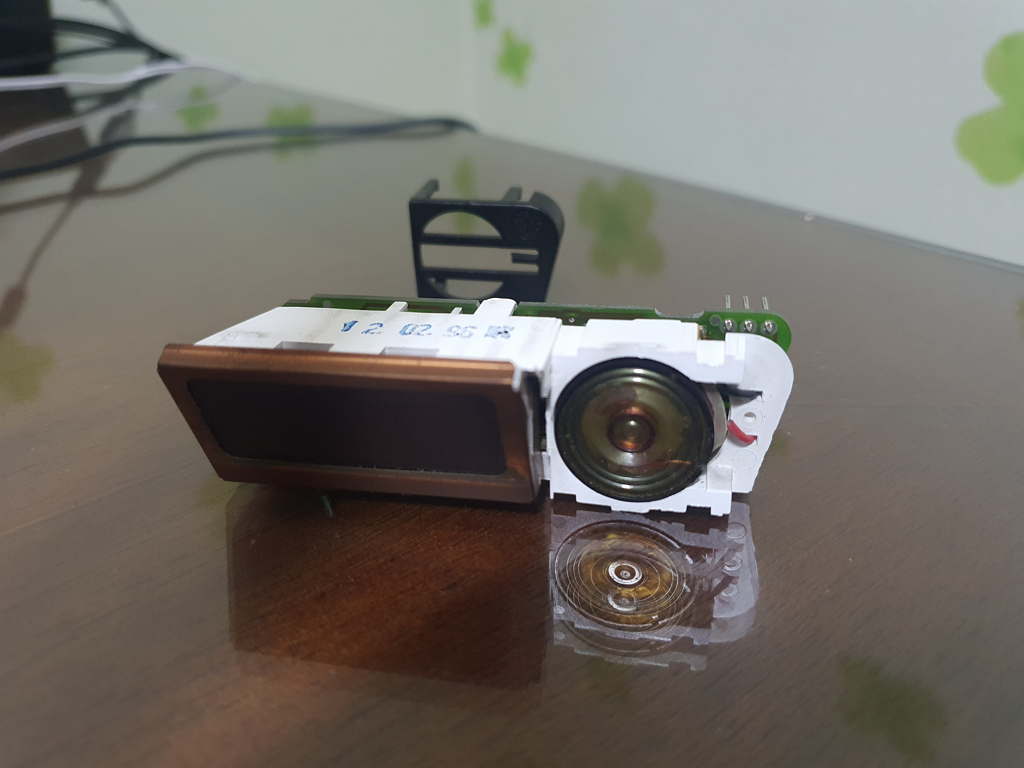

이걸 다시 이렇게 분해하고





드디어, 스피커를 볼 수 있었다.

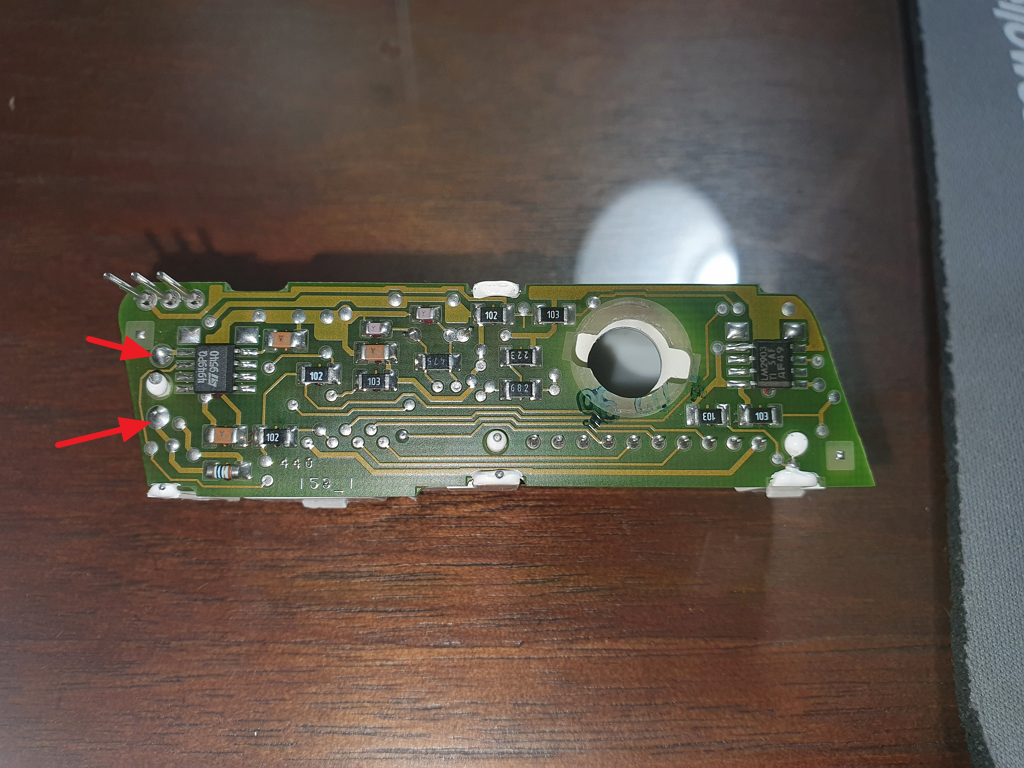

뒷면의 아래 화살표 부분이 스피커 케이블이 납땜된 부분이다.





이렇게 12볼트 어댑터를 케이블을 잘라서 스피커 납땜부에 갖다 대어 보니 (합선에 주의), 소리가 난다. 오~~

그런데, 아주 작은 모기 소리가 난다. 스피커가 고장인가 보다.

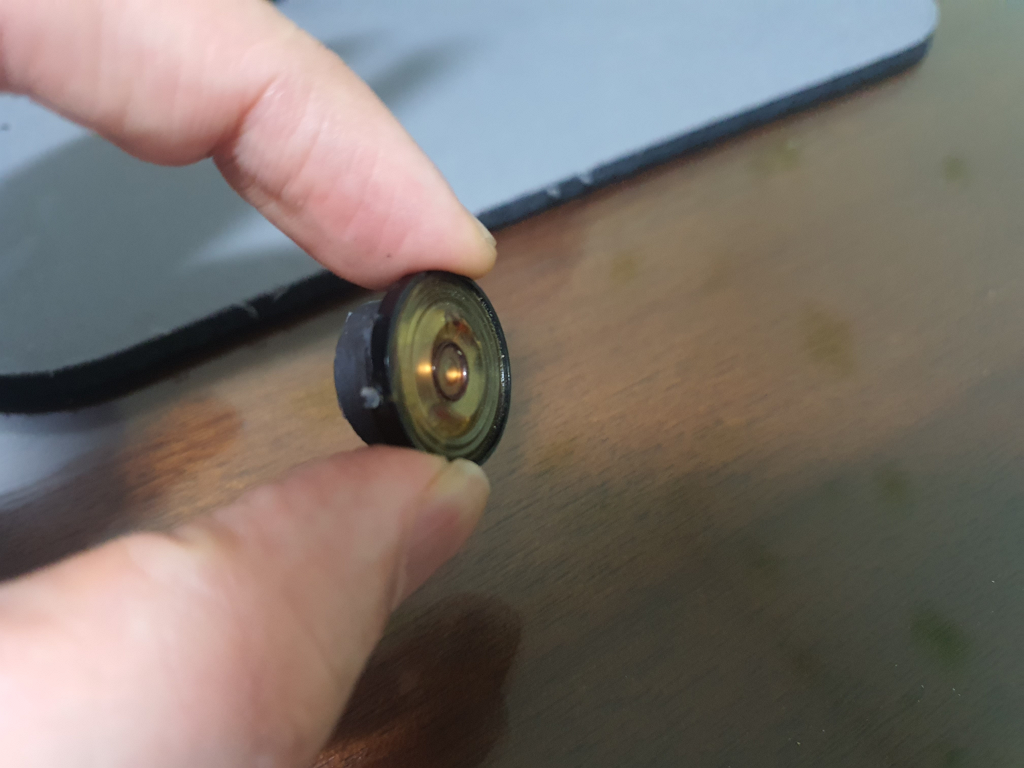

분해한 스피커...

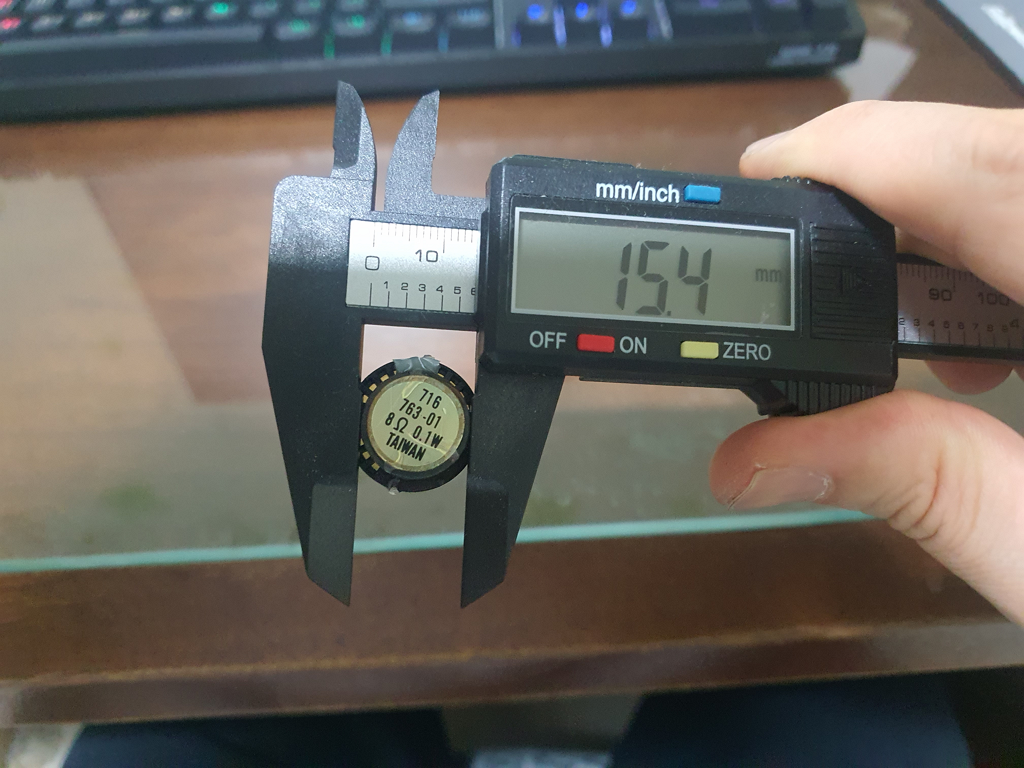

8옴, 0.1와트 대만. 716 763-01 저 번호로 아무리 검색해도 이 스피커를 찾을수가 없다.

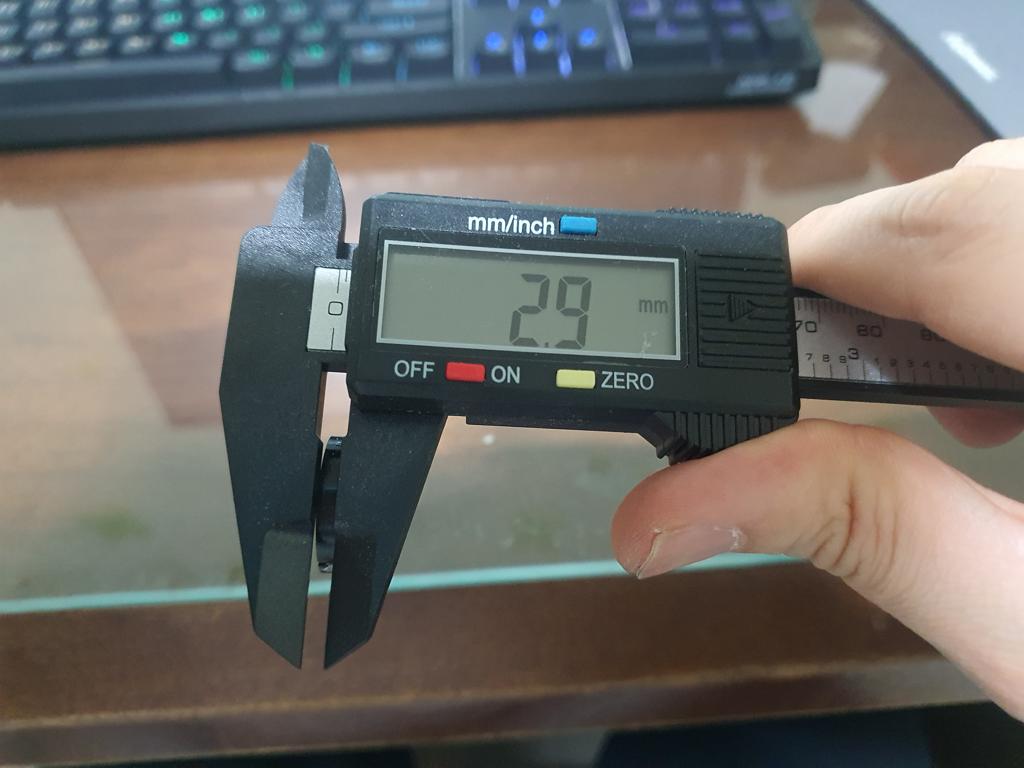

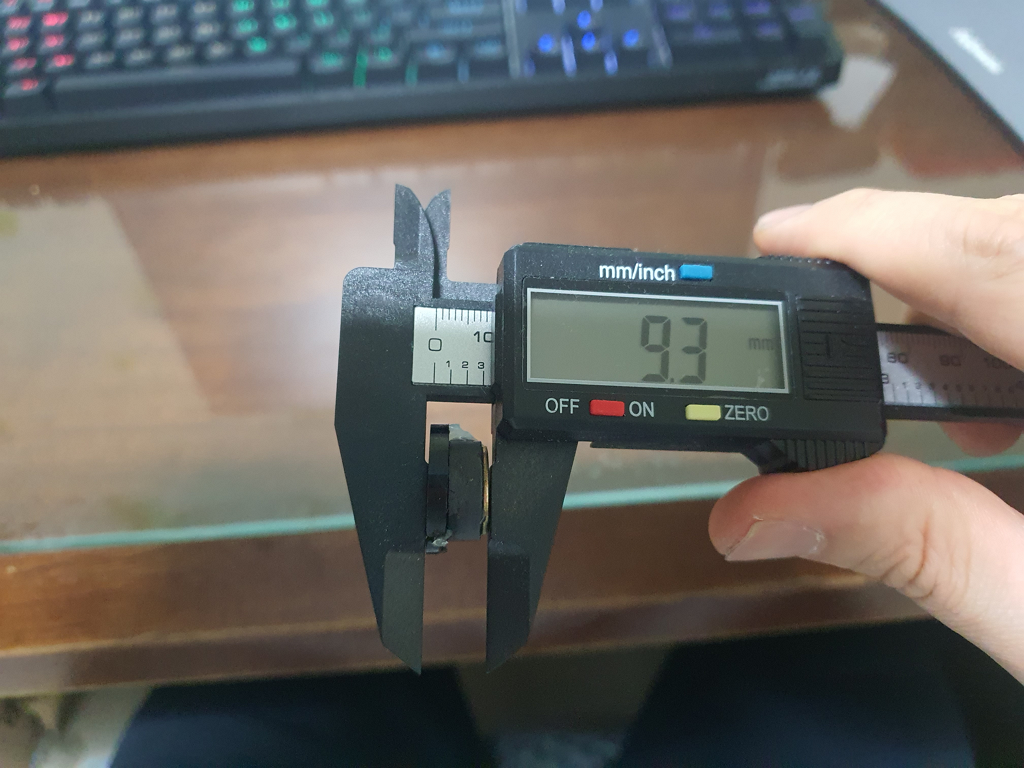

그래서 치수를 재고 비슷한 놈으로 다른 스피커를 사기로 하였다.
